Разбиране на TR10: Най-критичният индикатор за възстановяване на запечатване при ниска-температура



Добре дошли в нашата-техническа поредица от три части за ефективността на каучука при ниска температура за индустриални уплътнителни приложения. Тази поредица е написана специално за инженери по закупуване, инженери по проектиране на уплътнения и технически специалисти, работещи с железопътни спирачни системи, пневматични контролни клапани и метални-свързани сърцевини на клапани.











В първата статия от тази поредица разгледахме температурата на встъкляване (Tg) и нейната роля за разбирането на поведението на каучука при ниска-температура. Докато Tg описва промените на молекулярно-ниво, опитни инженери по уплътненията знаят, че TR10 (температурно прибиране при 10%) често осигурява по-точна прогноза за реалните-производителности на уплътняване в среда с ниска-температура.



За сърцевините на клапаните в железопътните спирачни системи и пневматичните управляващи клапани, работещи при екстремни студове, способността на гумата да възстановява формата си след компресия е това, което в крайна сметка предотвратява изтичането. Точно това измерва TR10.





TR10 означава Температурно прибиране при 10%. Методът на изпитване (обикновено ASTM D1329 или ISO 2921) включва:

• Разтягане на каучуков образец до определено удължение (обикновено 50% или 100%)
• Замразяване на разтегнатия образец при ниска температура, докато стане твърд
• Оставете образеца да се затопли постепенно, докато измервате ретракцията
• Записване на температурата, при която образецът възстановява 10% от първоначалната си деформация



За разлика от Tg, който измерва термичния преход в материала, TR10 директно отразява способността на каучука да възстанови своята еластичност след деформация при ниска-температура. За приложения за запечатване, този параметър често корелира много по-добре с действителната производителност на полето.





И двата параметъра описват поведение при ниска{0}}температура, но служат за различни цели. Разбирането на разликата е от решаващо значение за правилния избор на материал:





• Tg показва молекулен преход; TR10 измерва практическото еластично възстановяване
• Tg е лабораторно топлинно измерване; TR10 симулира действителни условия на деформация на запечатване
• Tg има умерена стойност за дизайна на уплътнението; TR10 има висока стойност за директно приложение
• Tg се появява понякога в общите информационни листове за материали; TR10 се появява често в-специфичните спецификации за уплътняване



В много приложения на сърцевината на вентила инженерите дават приоритет на TR10, тъй като надеждността на уплътнението зависи от способността на гумата да се възстановява след компресия, а не просто да остане над нейната температура на встъкляване. Материалът може да е над Tg, но все пак да се възстановява твърде бавно, за да поддържа уплътнителната сила при динамични условия.







По-ниска Tg означава, че гумата остава гъвкава при по-ниски температури, докато по-ниска TR10 показва по-бързо еластично възстановяване след деформация. Заедно тези свойства спомагат за поддържане на силата на уплътняване, намаляват риска от изтичане и подобряват надеждността на клапана по време на зимна работа.









Материал	Типичен Tg	Типичен TR10	Устойчивост на масло	цена
Стандартен NBR	-25 до -40 градуса	-20 до -35 градуса	Отлично	ниско
TGE оптимизиран ниско{0}}температурен NBR	-60 градуса	-50 градуса	Отлично	Среден
Стандартен HNBR	-35 до -45 градуса	-30 до -40 градуса	Отлично	високо
Стандартен EPDM	-55 градуса	-50 градуса	беден	Среден
Стандартен FKM	-10 градуса	-5 градуса	Отлично	Много високо



Обърнете внимание, че стойностите на TR10 обикновено са по-високи (по-топли) от стойностите на Tg за същото съединение. Това се очаква и нормално-материалът може да започне да преминава при Tg, но изисква по-високи температури, за да се постигне значимо еластично възстановяване.

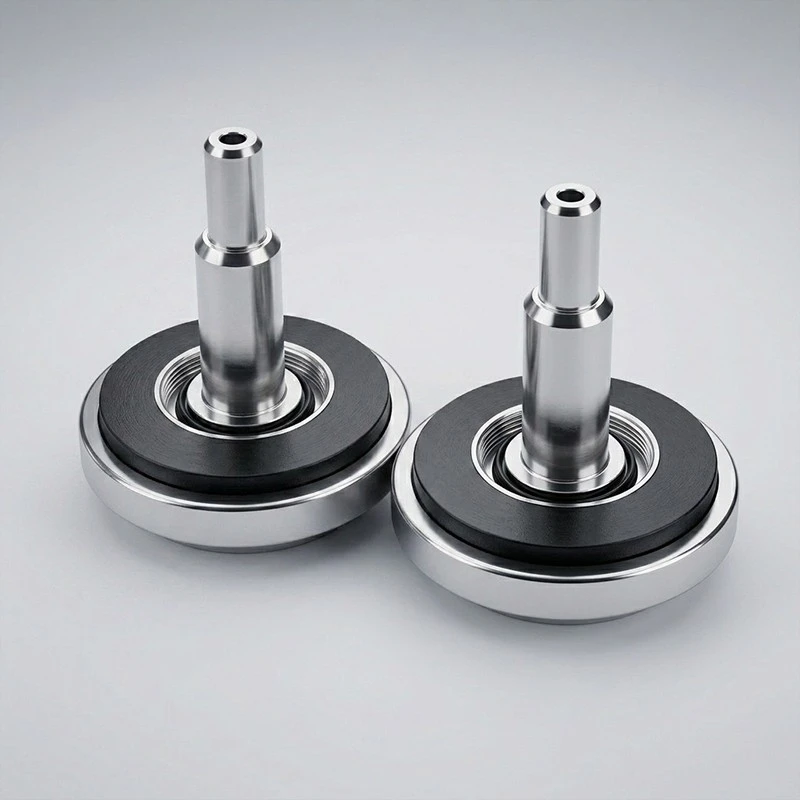

Свързаните с метал сърцевини на клапани в железопътните пневматични системи са подложени на специфични условия, които правят TR10 особено подходящ:

• Уплътненията остават компресирани за продължителни периоди при ниски температури
• Промяната на налягането изисква многократно запечатване и възстановяване
• Динамичното движение на клапата изисква незабавна еластична реакция
• Безопасността на системата зависи от ефективността при нулев-теч дори при -40 градуса и по-ниски



Когато уплътнението се компресира при ниска температура, то трябва да се "натисне" обратно към свързващата повърхност, за да поддържа силата на уплътняване. Ако възстановяването е твърде бавно (обозначено с висок TR10), уплътнението няма да следва повърхностните неравности или да компенсира промените в налягането, което води до изтичане.





Стандартните NBR съединения обикновено имат TR10 стойности в диапазона от -20 градуса до -35 градуса, което кара много инженери да определят по-скъпи полимери за екстремни студове. Усъвършенстваната технология за смесване обаче промени тази парадигма.

В TGE разработихме оптимизирани ниско{0}}температурни NBR формули, които постигат TR10 стойности под -50 градуса, като същевременно поддържат:

• Отлична устойчивост на масло (критично за пневматични системи със смазочни материали)
• Добри свойства на компресия
• Силна адхезия-към-метал
• Постоянна производителност чрез хиляди цикли на налягане





Европейски клиент, разработващ компоненти на пневматични клапани за железопътни приложения, изискваше надеждно уплътняване при температури, близки до −40 градуса. Първоначално инженерният екип обмисля преминаване към по-скъпи специални еластомери, което би увеличило разходите за компоненти с над 200%.



Вместо това нашият инженерен екип оптимизира формулата на NBR, за да подобри гъвкавостта при ниски-температури, като същевременно поддържа отлична маслоустойчивост и ефективност на свързване с метал. Полученото съединение постига:

• Tg под −60 градуса
• TR10 под −50 градуса
• Стабилно възстановяване на компресията след многократни термични цикли
• Надеждна производителност по време на тестването за валидиране на продукта



Това решение осигури необходимата ефективност при ниски-температури на малка част от цената на алтернативните полимери, като същевременно запази доказаните предимства на NBR при производството и свързването.





За да сте сигурни, че получавате съединения с правилно-нискотемпературно възстановяване, включете тези изисквания във вашите спецификации:

• Посочете максималната стойност TR10 (напр. TR10 По-малко или равно на -45 градуса) според вашата минимална работна температура
• Обърнете се към стандарта за изпитване: ASTM D1329 или ISO 2921, метод A (потапяне в течност)
• Изисквайте тестване TR10 след топлинно стареене и излагане на течности, не само върху оригинални съединения
• Поискайте корелационни данни между TR10 и действителното изпитване под налягане при ниска температура





TR10 е най-практически подходящият индикатор за ниска-температура за приложения за запечатване, защото директно измерва еластичното възстановяване след деформация-точното свойство, което поддържа силата на запечатване. Въпреки че Tg предоставя полезна теоретична основа, TR10 трябва да бъде вашият основен параметър на спецификацията за ефективност на запечатване при ниска-температура.





В последната статия от тази поредица ще разгледаме крехкостта при ниска температура и нейната роля за предотвратяване на катастрофална повреда на уплътнението по време на работа, монтаж и екстремни студове.



---
